    1185單芯屏蔽電纜

    單芯屏蔽電纜

    Single Conductor Shielded Cable

    標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

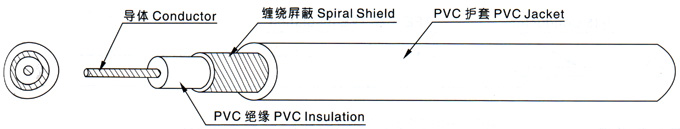

    構造 CONSTITUTION:

    產品說明

    額定電壓:300V, 額定溫度:80℃

    導體使用單根或絞線30AWG以上裸銅或鍍錫絲

    PVC絕緣

    鍍錫或裸軟銅線纏繞屏蔽

    PVC護套

    可通過ULVW-1SC CSA FT1垂直耐燃試驗

    PRODUCT DESCRIPTION

    Rated voltage:300V, Rated temperature:80

    Tinned or bare,stranded or solid copper conductor,30AWG min.

    PVC insulation

    Tinned or bare copper wire spiral shield

    PVC jacket

    Passes UL VW-1SC & CSA FT1 vertical flame test

    應用

    適用于錄音、錄影設備、聲響系統、電子電路

    APPLICATION
    For use in recording,studios,sound systems and electronic circuits

    UL 1185 80℃ 300V

    導體
    類型

    Cond- uctor Type

    導體

    Conductor

    絕緣

    Insulation

    纏繞屏蔽Spiral Shield

    護套

    Jacket

    較大導體

    Max Resis- tance at 20℃

    *小

    絕緣

    Min Insul- ation Resis- tance at 20℃

    耐電壓

    Diele- ctric Stren- gth AC 1 min

    標準

    長度 Stand- ard Length

    線規

    Spec

    線數/
    線徑

    直徑

    Dia.

    標稱

    厚度

    Nom. Thick

    標稱

    外徑Nom. Dia.

    線徑Single

    Dia

    外徑Nom.

    Dia

    標稱
    厚度

    Nom.

    Thick.

    標稱
    外徑
    Nom.

    Dia.

    AWG No./mm mm mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

    絞合
    導體

    Stra- nded Cond- uctor

    30 7/0.10 0.30 0.38 1.12 0.10 1.32 0.38 2.10 354.24 15 2000

    2000(610)

    28 7/0.127 0.38 0.38 1.20 0.10 1.40 0.38 2.20 223.75
    26 7/0.16 0.48 0.38 1.30 0.12 1.54 0.38 2.35 139.73
    24 11/0.16 0.61 0.38 1.43 0.12 1.67 0.38 2.49 93.3
    22 17/0.16 0.76 0.38 1.58 0.12 1.82 0.38 2.65 55.0
    20 26/0.16 0.94 0.38 1.76 0.12 2.00 0.38 2.82 34.6
    18 41/0.16 1.18 0.38 2.00 0.12 2.24 0.38 3.06 21.8 1000(305)
    16 26/0.254 1.49 0.38 2.31 0.12 2.55 0.38 3.37 13.7
